Menşe yeriÇin
-
Marka adıHOWOSTAR
-
Model numarasıHowo tansmission assy hw19712
-
Min sipariş miktarı1
-
Ambalaj bilgileriahşap sandık

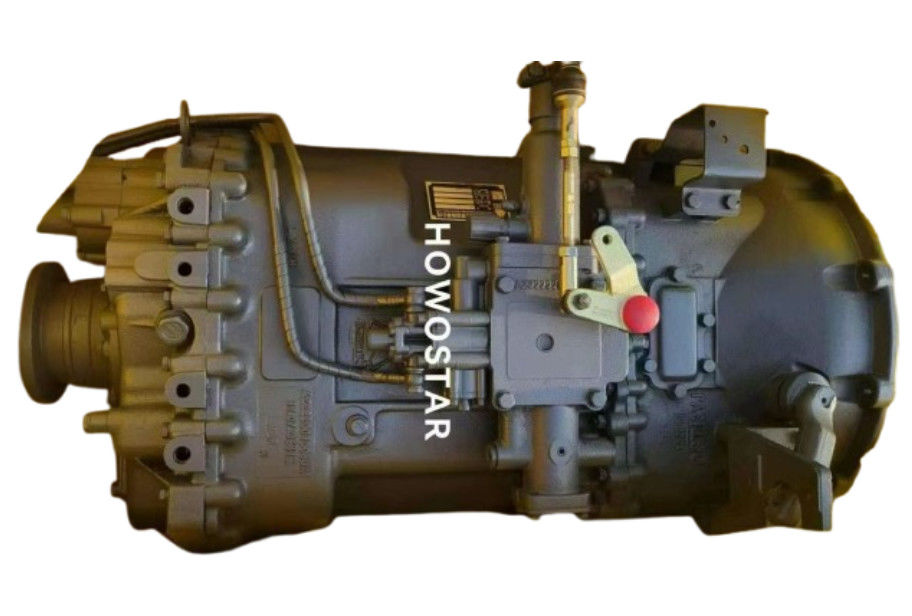

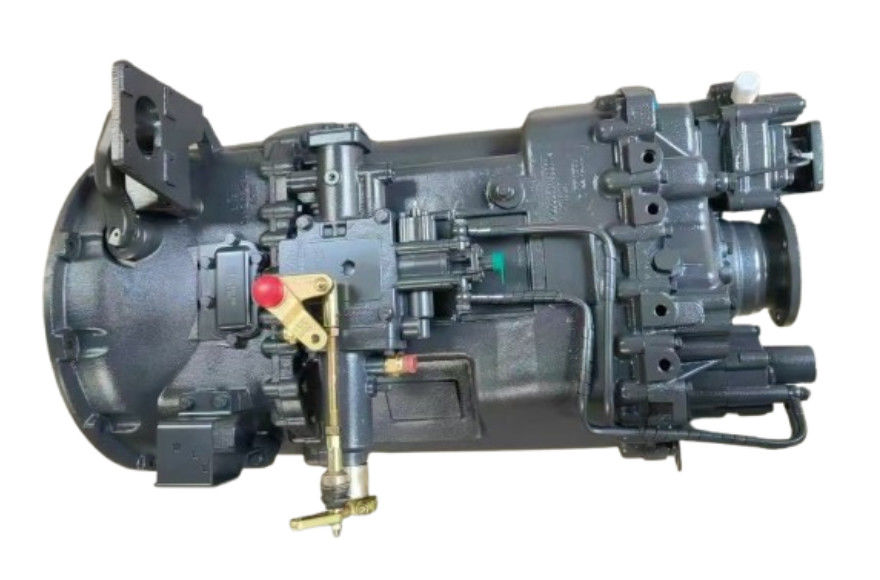

Howo tansmission assy hw19712
HW19712 Şanzıman Montajının İşlevleri ve Uygulamaları
HW19712 şanzıman sistemi, Çin Ulusal Ağır Güçli Kamyon Grubu (CNHTC) tarafından geliştirilen 12 vitesli manuel şanzıman, ağır kamyonlar için tasarlanmıştır.En iyi güç dağıtımını sunar, dayanıklılığı ve çeşitli operasyonel senaryolarda uyarlanabilirliği.
1Adaptatif güç aktarımı için çok vitesli konfigürasyon
• 12 ileri + 2 geri vitesi: HW19712 12 ileri vitesi ve 2 geri vitesi sunarak, ağır yükler, dik yamaçlar ve otoyol kruvazörleri için tam tork ve hız ayarlarını sağlar.
• Örnek: Daha düşük vitesler (1 ′′ 6) off-road veya inşaat kullanımında yüksek tork sağlarken, daha yüksek vitesler (7 ′′ 12) otoyol taşımacılığı sırasında yakıt verimliliğini artırır.
• Maksimum Giriş Döner: Aşırı yük altında güvenilirliği sağlamak için 1900 N · m'ye kadar (2100 N · m HW19712C / CL varyantları için) işleyicidir.
2Ağır kullanım için sağlam yapısal tasarım
• İki bölümlü düzen: 12 ileri vitesi oluşturmak için bir araya gelen ana kutu (6 ileri vites) ve yardımcı kutu (2 vites) içerir.
• Çifte Karşı Çap Mekanizmi: Ana kutu, 180 ° uzaklıkta iki karşı çap kullanır, bu da çapa başına tork yükünü azaltır ve eksen uzunluğunu en aza indirir.
• Geçişleri azaltan gezegenler: Yardımcı kutu, yüksek tork aktarımı, kompakt tasarım ve uzatılmış kullanım ömrü için gezegenli bir dişli sistemi kullanır.
3Gelişmiş vites değiştirme mekanizmaları
• Kaydırma Koltuk Senkronizasyonu: Değişiklikler 35 ° konik açılara sahip kaydırma koltukları ile gerçekleştirilir, bu da giriş sırasında otomatik merkezleme ve senkronizasyona izin verir.
• El Ana Kutusu + Pnömatik Yardımcı Kutusu: Ana kutu manuel olarak kaydırılırken, yardımcı kutu, yüksek / düşük menzilli sorunsuz geçiş için pnevmatik kontrol kullanır.
4. Yük dağılımı ve stres azaltımı
• Yüzen Ana Çapa: Ana çapa yüzer durumda çalışır, radyal kuvvetleri eşit bir şekilde dağıtır ve geleneksel iğne rulmanlarını ortadan kaldırır, böylece aşınmayı azaltır ve güvenilirliği artırır.
• Optimize edilen dişli örgütlenmesi: "Diş Hizalama", gürültüyü ve titreşimi en aza indirerek düzgün dişli bağlanmasını sağlar.
5Verimli yağlama sistemi
• Zorlu + Splash Yağlama: Kritik bileşenlerin (örneğin senkronizatörler, rulmanlar) zorlu yağlanmasını sağlayan yüksek akışlı bir pompa ile dişliler için sıçrama yağlanmasını birleştirir.
• Entegre Yağ Filtresi: Yağın temizliğini korur ve aktarım ömrünü uzatır.
6Güç Alım (PTO) Uyumluluğu
• Arka PTO entegrasyonu: Ek yağ gereksinimini ortadan kaldıran zorlu yağlama ile yardımcı ekipmanlar (örneğin hidrolik pompalar, vinçler) için isteğe bağlı PTO'ları (örneğin HW50, HW70) destekler.
7Hafif ve kompakt tasarım
• Alüminyum alaşım seçeneği: İsteğe bağlı alüminyum kaplama, çelik ile karşılaştırıldığında ağırlığı %15'e kadar azaltır, yakıt ekonomisini ve yük kapasitesini arttırır.
HW19712 şanzıman montajı için temel özellikler
Parametreler Ayrıntılar
Model HW19712 (Standard), HW19712C/CL (Yüksek Dönen)
Donanım Yapısı 12F + 2R
Maksimum Girdi Döner 1900 N·m (Standard), 2100 N·m (C/CL)
Belirli Hız 2600 rpm
Ağırlık 357 kg (Standard), 392 kg (C/CL)
Petrol Kapasitesi 13-14,5 litre
Toplam Uzunluk 915 mm
Baş Ekipmanı oranı 11.8 (Standard), 15.01 (Alternatif)
Endüstriyel Uygulamalar
• Lojistik ve Ulaştırma: Uzun mesafeli kamyonlar 12 vites aralığından ve yakıt verimliliğinden yararlanmaktadır.
• İnşaat ve Madencilik: Çöp kamyonları ve ekskavatörler, engebeli arazide yüksek tork ve dayanıklılıktan yararlanır.
• Uzman Araçlar: İtfaiye araçları, çimento karıştırıcıları ve askeri araçlar yardımcı sistemler için PTO uyumluluğunu kullanır.
HW19712 şanzıman sistemi, çok vitesli uyarlanabilirliği, sağlam yapısı ve verimli yağlaması ile öne çıkar ve bu da onu ağır ticari araç mühendisliğinin bir köşe taşı haline getirir.PTO'larla uyumluluğu ve isteğe bağlı alüminyum koruma, endüstrilerde çok yönlülüğünü daha da artırır.
