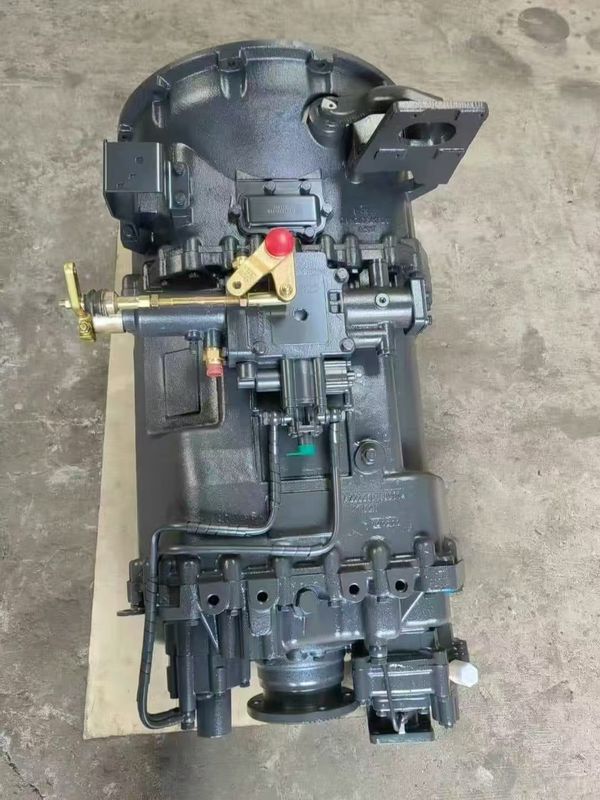

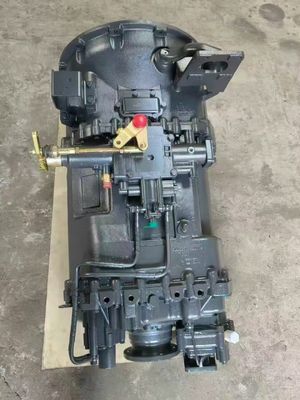

HW19710 Transmission Assy

HW19710 Şanzımanının İşlevi, Özellikleri, Malzemeleri ve Temel Parametreleri

1. İşlev

• Çok Vitesli Değiştirme: HW19710, çeşitli sürüş koşullarında (örneğin, otoyolda seyir, ağır yükler veya dik yokuşlar) motor verimliliğini optimize etmek için geniş bir dişli oranı aralığı sunan, ağır hizmet tipi ticari araçlar için tasarlanmış 10 vitesli manuel bir şanzımandır.

• Yüksek Tork Kapasitesi: Maksimum 1900 N·m giriş torku derecesiyle, zorlu uygulamalarda güvenilir güç iletimi sağlayan yüksek güçlü dizel motorlar için uygundur.

• Dayanıklı Tasarım:

• Ana Kutu: Gelişmiş yük dağılımı ve azaltılmış dişli aşınması için çift karşı şaft tasarımına (veya bazı varyantlarda tek karşı şaft) sahiptir.

• Yardımcı Kutu: Pürüzsüz vites geçişleri ve kompakt tasarım için planet dişli mekanizmaları kullanır.

• İsteğe Bağlı Senkronizatörler: Bazı varyantlar daha yumuşak vites geçişleri için tam senkronizatörler içerir.

• Çok Yönlü Uygulama:

• Eşleşme Aralığı: 336–420 beygir gücünde derecelendirilmiş araçlarla uyumludur.

• İsteğe Bağlı PTO (Güç Çıkışı): İsteğe bağlı arka PTO üniteleri aracılığıyla yardımcı ekipmanları (örneğin, hidrolik pompalar, vinçler) destekler.

2. Özellikler

• Dişli Oranları:

• 1. Vites: 14.284:1 (veya bazı varyantlarda 14.36:1)

• 2. Vites: 10.623:1 (veya 10.66:1)

• 3. Vites: 7.871:1 (veya 7.88:1)

• 4. Vites: 5.876:1 (veya 5.82:1)

• 5. Vites: 4.375:1

• 6. Vites: 3.265:1 (veya 3.28:1)

• 7. Vites: 2.428:1 (veya 2.44:1)

• 8. Vites: 1.799:1 (veya 1.80:1)

• 9. Vites: 1.343:1 (veya 1.33:1)

• 10. Vites: 1:1 (Doğrudan Tahrik)

• Geri Vites 1: 13.913:1 (veya 14.01:1)

• Geri Vites 2: 3.18:1 (veya 3.20:1)

• Ağırlık: ~355–430 kg (yapılandırmaya göre değişir)

• Yağ Kapasitesi: 12–18 L (varyanta göre değişir)

• Vites Değiştirme Mekanizması: Manuel (varyanta bağlı olarak senkronsuz veya senkronize)

• Ana Kutu Merkez Mesafesi: 155 mm

3. Malzemeler

• Şanzıman Muhafazası:

• Dökme Demir (Standart): Ağır hizmet uygulamaları için yüksek mukavemet ve dayanıklılık sağlar.

• İsteğe Bağlı Alüminyum Alaşım: Yakıt verimliliğini artırmak için ağırlığı azaltır (uygulanabilir olduğu yerlerde).

• Dişliler ve Miller:

• Yüksek Mukavemetli Alaşımlı Çelik: Aşınmaya, yorulmaya ve yüksek tork yüklerine karşı direnç sağlar.

• Hassas İşleme: Pürüzsüz dişli kavraması ve azaltılmış gürültü için sıkı toleransları korur.

• Rulmanlar ve Keçeler:

• Yüksek Kaliteli Rulmanlar: Ağır yükleri ve yüksek dönme hızlarını destekler.

• Dayanıklı Keçeler: Yağ sızıntısını ve kirlenmeyi önler.

4. Temel Parametreler

• Maksimum Giriş Torku: 1900 N·m

• Güç Derecesi: 336–420 hp dereceli motorlar için uygundur

• Merkez Mesafesi: 155 mm (ana kutu)

• Dişli Tipi: Geliştirilmiş mukavemet için şoklanmış helisel dişliler

• Yağlama: Zorlamalı yağlama ve dişli sıçramalı yağlama

• İsteğe Bağlı Özellikler:

• Vites Değiştirme Asistanı: Vites değiştirme çabasını azaltır.

• Arka PTO: Ek hidrolik veya mekanik çıkışları destekler.

• Alüminyum Muhafaza: Geliştirilmiş yakıt ekonomisi için hafif seçenek.

Ek Notlar

• AMT Varyantı Mevcut: HW19710AL (AMT), geliştirilmiş yakıt ekonomisi için biraz daha düşük bir tork derecesi (1500 N·m) ve revize edilmiş dişli oranları ile otomatik vites değiştirme sunar.

• Bakım: Uzun ömürlülüğü sağlamak için düzenli yağ değişimleri ve denetimler önerilir.

• Uygunluk: Bazı varyantlar daha yeni emisyon standartlarını (örneğin, Euro VI) karşılamayabilir ve ihracat veya arazi kullanımı için tasarlanmıştır.

HW19710 şanzımanı, Çin'de ve ötesinde ağır hizmet tipi ticari araçlar için popüler bir seçim olmasını sağlayan güvenilirlik, verimlilik ve çok yönlülük için tasarlanmıştır.
